MEMBUAT SEVEN SEGMENT

Diposting oleh Deva Dwi Ayu Ningsih | Label:

MEMBUAT SEVEN SEGMENT

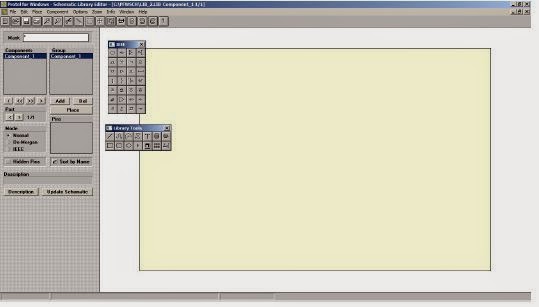

     Buka program schematic library editor yang telah diinstal. Lalu pilih file, new
          Klik zoom untuk menampilkan kotak-kotak, untuk mempermudah kita menggambar
1    Mulailah menggambar garis dengan menggunakan Graphical Lines pada Library Tools. Seperti gambar dibawah ini:
     Kemudian copy gambar tersebut sebanyak 2 kali untuk bagian kiri dan kanan.
Untuk mengcopy tersebut, block terlebih dahulu dengan mengklik edit>select>inside area. Block lah bagian yang akan di copy lalu klik untuk melepaskan.
Lalu klik edit>copy. Kemudian klik edit>paste. Tempatkan di sebelah kiri dan kanan. Klik untuk melepaskan, dan space untuk mengubah arah sehingga terbentuk seperti gambar dibawah ini:
     Kemudian block lagi gambar tersebut yang seperti huruf N dengan mengklik edit>select>inside area. Lalu klik edit>copy dan edit>paste. Dan letakkan yang di copy tadi dibawah gambar tersebut, tekan space untuk mengubah arah dan klik untuk melepaskan. Perhatikan gambar berikut:

      Untuk menghilangkan yang sudah diblock tadi pilih edit>deselect>inside are agar kembali seperti semula, lalu block dan klik gambar tersebut sehingga garis berubah warna biru.
      Gambar lagi menggunakan graphical lines pada Library Tools untuk di bagian tengah gambar tersebut.

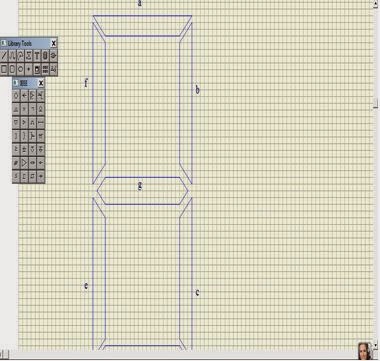

     Setelah digambar, kemudian memberi text pada masing-masing gambar tersebut. Seperti gambar dibawah ini:
       Buatlah kotak menggunakan rectangles pada Library Tools.

       Kemudian pindahkan gambar tersebut ke kotak yang telah dibuat. Block terlebih dahulu gambar tersebut pilih edit>select>inside are. Kemudian edit>cut lalu edit>paste. Sesuaikan gambar tersebut kedalam kotak yang telah dibuat. Seperti gambar dibawah ini: dan jangan lupa memberi simbol bulat pada kiri dan kanan bawah dengan menggunakan Junction Symbol pada Library Tools.


     Kemudian yang terakhir membuat pins. Pilih Place>Pins. Buat pins diatas dan dibawah. Seperti gambar dibawah ini



.       Selesai. Silahkan save file sesuai dengan yang diinginkan.

  • Digg
  • Del.icio.us
  • StumbleUpon
  • Reddit
  • RSS
Read User's Comments(0)
Diposting oleh Deva Dwi Ayu Ningsih

MEMBUAT KOMPONEN MM74C922

Diposting oleh Deva Dwi Ayu Ningsih | Label:

MEMBUAT KOMPONEN MM74C922

Membuat Library IC 18 Pin di Protel
Langkah yang harus dilakukan adalah sebagai berikut :
1. Buka protel library editor

2. Untuk memudahkan membuat komponen, tampilkan garis bantu, klik zoom
kemudian pilih 200%.

3. Kemudian buat kotak menggunakan rectangle tool, pilih menu Place kemudian
Rectangle.
4. Setelah itu buat setengah lingkaran pada bagian atas kotak yang telah kita buat tadi
dengan menggunakan IEEE Symbols, atau dengan memilih menu Place > IEE
Symbols > Analog Signal In.
5. Selanjutnya tambahkan pin pada sisi luar kotak yang telah kita buat tadi, caranya
klik menu Place kemudian pilih Pins.
6. Tempatkan pin seperti berikut Untuk mengubah letak pin tekan space.
7. Untuk memberi nama dan nomor pin, caranya klik 2 kali pada pin yang
diinginkan, maka akan tampil sebagai berikut.
Keterangan Pin MM74C922 adalah sebagai berikut :
Bagian input:
1. Baris Y1 sampai Y4
2. Kolom X1 sampai X4
3. Output Enable (OE).
Bagian Output :
1. Data output A sampai B
2. Data Available
Bagian Clock :
1. Oscilator ( OSC ).
2. Keybounce Mask ( KBM ).
Bagian Power :
1. VCC
2. Ground ( GND ).
6. Setelah memberi nama dan momor pin, selanjutnya tentukan electrical type untuk
masing-masing pin sesuai dengan keterangan diatas.
Setelah itu sembunyikan pin dengan Elektrical Type nya Power, klik 2 kali pada
pin yang ingin di sembunyikan, kemudian centang pada Hidden.
8. Hingga menjadi seperti berikut.
9. Selanjutnya klik Description pada sisi kiri bawah, kemudian isi seperti berikut.
10. Setelah itu simpan dengan ekstensi *.sch .Pilih menu File pilih Save As.
Semoga bermanfaat.
postedby: Deva Dwi Ayu Ningsih

  • Digg
  • Del.icio.us
  • StumbleUpon
  • Reddit
  • RSS
Read User's Comments(0)
Diposting oleh Deva Dwi Ayu Ningsih

RANGKAIAN PEMBANGKIT PULSA

Diposting oleh Deva Dwi Ayu Ningsih | Label:

 RANGKAIAN PEMBANGKIT PULSA

 Pada materi kali ini , saya akan menjelaskan cara-cara menggambar rangkaian sederhana pembangkit pulsa mengunakan protel schematic editor. berikut langkah-langkah menggambarnya .

 dengan komponen sebagai berikut :

1. 1 IC555

2. 4 RESISTOR
3. 1 VARIABLE RESISTOR  (diprotel  post)
4. 2 KAPASITOR
5. 1 SWICHT PUSH BUTTON

 langkah-langkahnya adalah sebagai berikut :

Siapkan lembar kerja baru protel schematic caranya klik Menu file -> new  -> maka akan muncul lembar keja baru .



 setelah lembar kerja baru muncul, gunakan kertas ukuran  A4, Caranya klik menu options---sheet-- makan akan muncul schematic sheet, dan pada options size ganti dengan ukuran kertas A4,, Seperti gambar berikut.



lembar kerja baru dengan ukuran kertas A4 sudah siap, kita lanjutkan dengan memasukan komponen pertama yaitu 1C555, karena 1C555 terdapat di library d_linier lib, maka tambahkan library tersebut, caranya : klik menu library---add/remove---maka muncul kotak change library file list.




pada directories klik dua kali library, maka pada files akan muncul beberapa library, dan pilih D_LINIER.LIB dan klik OK. maka d-linier.lib akan ada pada component browser yang terdapat di sebelah kiri lembar kerja.
 selanjutnya adalah menempatkan  komponen 1C55 ke lembar kerja, caranya klik dua kali  komponen 555.



tempatkan komponen  (kira-kira) sesuai dengan gambar. dan untuk memutar tekan tombol spacebar.




ulangi untuk komponen yang lain, kebetulan seluruh komponen yang lain terdapat pada libray DEVICE.LIB. untuk memasukkan DEVICE.LIB ke library, lakukan cara yang sama pada saat memasukkan D_LINIER.LIB. maka DEVICE.LIB akan ada pada component browser yang terdapat di sebelah kiri lembar kerja.



 untuk mempermudah pekerjaan, masukan semua komponen ke dalam lembar kerja, yaitu mulai dari 4 buah resitor,  1 buah resistor variable , 2 buah kapasitor, dan 1 switch push button. klik dua kali untuk menempatkan komponen tersebut  ke lembar kerja.
tempatkan seluruh komponen (kira-kira) sesuai dengan gambar. untuk memutar tekan tombol spacebar.




setelah semua komponen selesai di masukan dan di tempatkan sesuai gambar  ke lembar kerja. langkah selanjutnya adalah menyambungkan semua komponen dengan kabel. caranya klik place--bus-- atau ikonpada wiring tools. dan sambungkan semua komponen seperti gambar berikut.
selanjutnya adalah menambahkan 2 buah power port, cara klik place--power port-- atau klik dua kali ikon
pada wiring tools. dan tempatkan sesuai gambar.untuk memutar tekan tombol space bar.
 untuk menggantikan power port yang bagian bawah dengan power ground. caranya kik dua kali power port tersebut. dan pada style ganti dengan power ground.




maka akan berubah menjadi power ground seperti gambar berikut.
dan jangan lupa untuk memberi junction pada kabel yang berhubungan. caranya klik place - - junction -- atau   klik dua kali ikon
pada wring tools. letakkan junction pada kabel yang berhubungan seperti gambar berikut.




langkah selanjutnya adalah menambahkan port , caranya klik place--port--atau klik dua kali ikon    pada wiring tools. kemudian letakkan pada pin nomor 3.
untuk memberi nama pada port. klik dua kali port tersebut. maka akan muncul lembar port, pada name isi dengan nama PULSA dan pada aligment pilih center kemudian ok.

maka pada port akan ada nama PULSA. seperti gamabr berikut.

pekerjaan kita hampir selesai, tinggal memberikan nama dan tipe pada masing-masing komponen sesuai dengan gambar. misalnya pada resitor pertama. caranya klik dua kali nama RES1. dan pada type ganti 23 K. Seperti gambar dan klik ok.
 lakukan hal yang sama terhadap komponen berikutnya.
gambar rangkain selesai.

   setelah selesai simpan hasil kerja anda ,
Selamat mencoba. Semoga bermanfaat.
Postedby : Deva Dwi Ayu Ningsih

  • Digg
  • Del.icio.us
  • StumbleUpon
  • Reddit
  • RSS
Read User's Comments(0)
Diposting oleh Deva Dwi Ayu Ningsih

Mencetak Karakter Berwarna

Diposting oleh Deva Dwi Ayu Ningsih | Label:

MENCETAK KARAKTER Z-A DENGAN WARNA YANG BERBEDA



1. Buka aplikasi Command Prompt:

2. Setelah itu ketik perintah sebagai berikut , kemudian tampilan akan berubah menjadi berwarna biru :

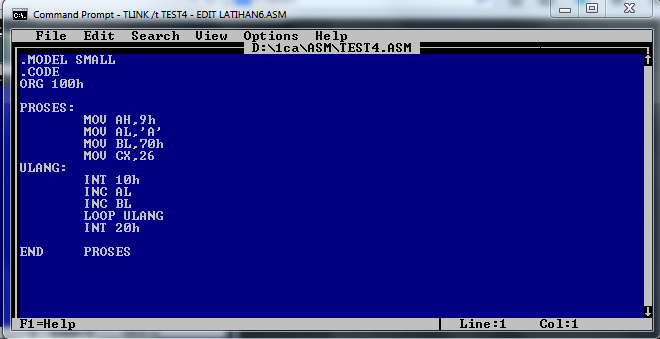

3. Kemudian ketik sebagai berikut:
.MODEL SMALL
.CODE
ORG 100h
PROSES:
MOV AH,09h
MOV AL,'A'
MOV BL,70h
MOV CX,26
ULANG:
INT 10h
INC AL
INC BL
LOOP ULANG
INT 21h
END PROSES


4. Setelah itu Klik File lalu pilih Save untuk menyimpan , kemudian beri nama . Contoh : TEST4.ASM . Setelah itu Klik lagi File lalu pilih EXIT untuk membuka kembali Command Prompt yang pertama kita buka.
5. Terakhir ketik TASM TEST4.ASM kemudian ENTER , lalu ketik lagi TLINK/t TEST4 kemudian ENTER , terakhir ketik TEST4 lalu ENTER , maka akan muncul hasilnya seperti dibawah ini

  • Digg
  • Del.icio.us
  • StumbleUpon
  • Reddit
  • RSS
Read User's Comments(0)
Diposting oleh Deva Dwi Ayu Ningsih

MATERI 5

Diposting oleh Deva Dwi Ayu Ningsih |

 MENCETAK KARAKTER A-Z TIDAK BERWARNA


Mencetak beberapa karakter
Langkah mencetak karakter huruf dengan menggunakan proses looping. Berikut beberapa langkahnya :
1.       Buka aplikasi Command Prompt
2.       Setelah Command Prompt ketik D:\ , lalu tekan Enter , setelah itu ketik lagi CD 1CA\ASM tekan Enter kembali. Setelah itu ketik kembali Edit , maka tampilan akan berubah dari hitam menjadi biru.
3.       Langkah selanjutnya ketik :
.MODEL SMALL
.CODE
.ORG 100h
PROSES:
                MOV AH,02h
                MOV DL,’A’
                MOV CX,10h
ULANG;
                INT 21h
                INC DL
                LOOP ULANG
                INT 20h
END       PROSES
4.       Klik File, pilih Save lalu beri nama, contoh LATIHAN5.ASM
5.       Buka kembali Command Prompt , lalu ketik TASM LATIHAN5.ASM , lalu tekan enter. Setelah itu ketik lagi TLINK/t LATIHAN5 lalu tekan Enter kembali. Kemudian ketik LATIHAN5 lalu tekan kembali Enter. Selesai !


  • Digg
  • Del.icio.us
  • StumbleUpon
  • Reddit
  • RSS
Read User's Comments(0)
Diposting oleh Deva Dwi Ayu Ningsih
