MEMBUAT RANGKAIAN DETIK

Diposting oleh Deva Dwi Ayu Ningsih | Label: Gambar Teknik

Membuat Rangkaian Detik

Untuk membuat rangkaian detik kita harus menyiapkan komponen seperti dibawah ini.
- 2 SEVEN SEGMENT (yang telah dibuat sebelumnya)
- 2 IC 74LS48
- 2 IC 74LS90
- 14 RES1

1. Bukalah program schematic editor terlebih dahulu. Klik file lalu pilih new untuk membuat lembaran baru.
2. Setelah tampil, lalu kita akan menginput 2 seven segment yang telah kita buat sebelumnya seperti gambar dibawah ini.

3. Setelah itu pilih Component_1 lalu klik 2kali dan letakkan seperti dibawah ini.

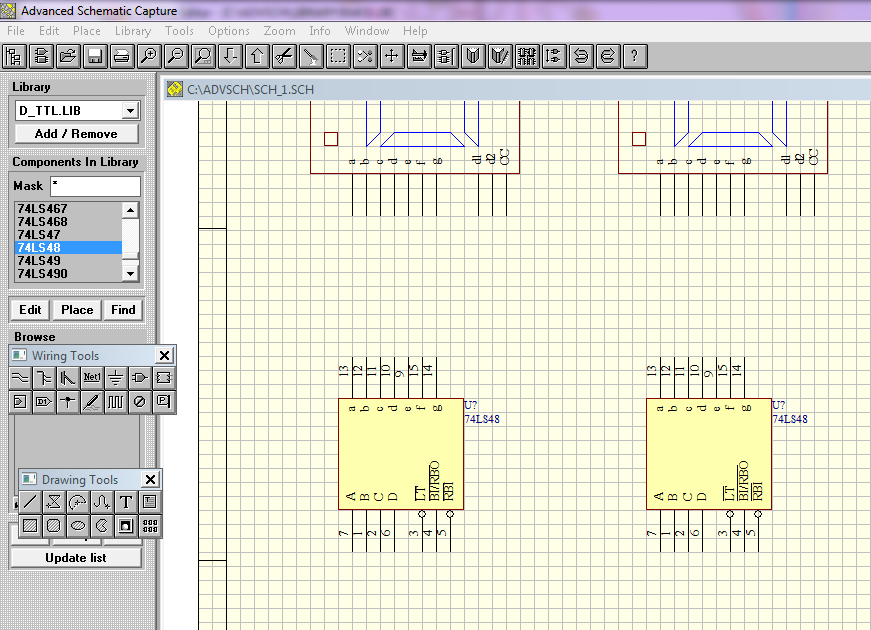

4. Kemudian pilih Add/Remove lalu klik 2 kali pada D_TTL.LIB lalu klik ok dan pilih pada nama component IC 74LS48 kemudian letakkan seperti gambar dibawah ini.

5. Lalu pilih kembali component IC 74LS90 klik 2 kali kemudian letakkan gambarnya secara sejajar seperti berikut.

6. Kemudian klik Add/Remove kembali dan pilih device.lib klik 2 kali lalu ok.

7. Lalu kita akan pilih component RES1 pada device.lib tadi.

8. Kemudian pada tulisan wiring tools pilih icon

untuk menghubungkan jalur dan sambungkan jalur yang bercabang dengan menggunakan icon

maka hasilnya akan seperti ini.

9. Lalu pilih icon

untuk ground dan klik 2kali VCC untuk mengubah style seperti dibawah ini.

10. Maka hasilnya seperti gambar berikut.

11. Kemudian cara membuat rangkaian pulsa dengan icon

dan klik 2kali ubah namanya menjadi D7.

Begitulah cara membuat rangkaian detik.Silahkan mencoba.
Semoga bermanfaat.
