RANGKAIAN KOMPARATOR

Diposting oleh Deva Dwi Ayu Ningsih | Label: Gambar Teknik

RANGKAIAN KOMPARATOR PADA PCB

kali ini saya akan membahas tutorial membuat rangkaian komparator pada PCB dengan menggunakan DipTrace, berikut adalah langkah-langkahnya:

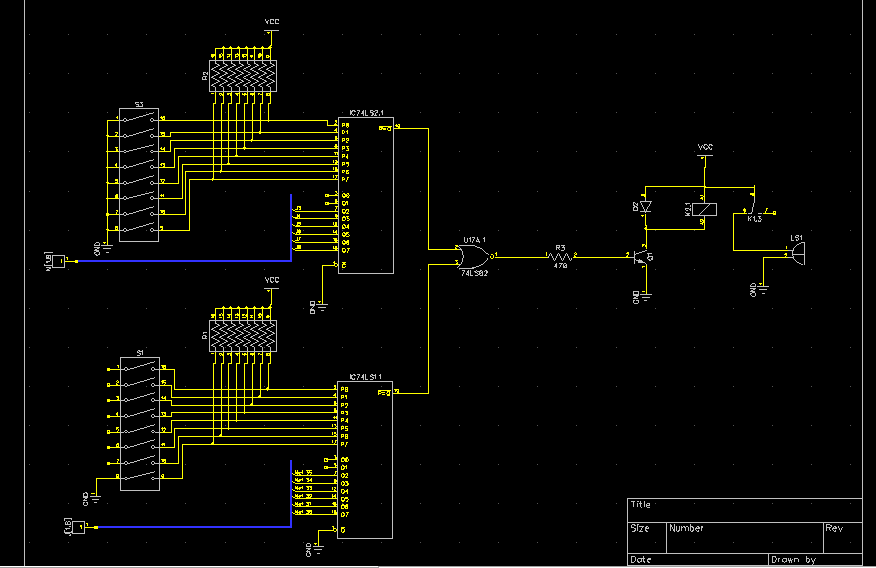

buka rangkaian Komparator pada schematic Diptrace
lalu klik file pada menubar lalu pilih convert to PCB.

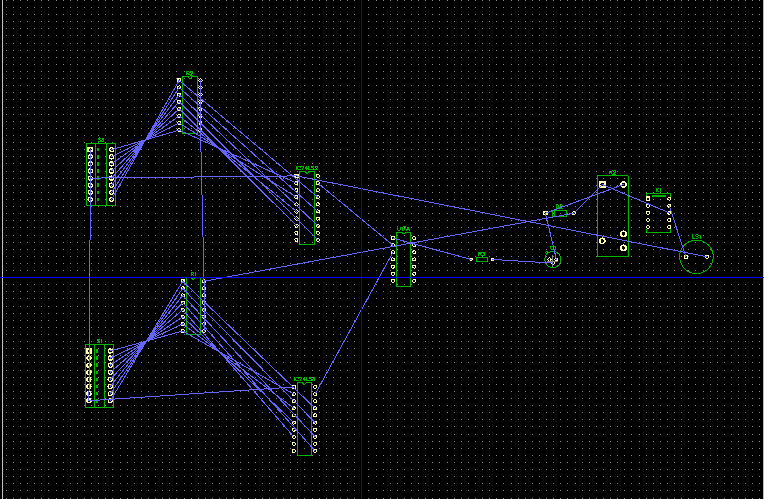

kemudian akan tampil gambar seperti dibawah ini, pada Layout PCB
kemudian klik auto route pada toolbar dengan mengklik icon
lalu akan tampil seperti gambar dibawah ini
kemudian untuk mengubah ukuran tracenya , blok semua komponen lalu klik kanan -> pilih net properties -> kemudian isi ukuran yang akan kita gunakan pada tabel width
lalu ukuran trace akan berubah seperti gambar dibawah ini
